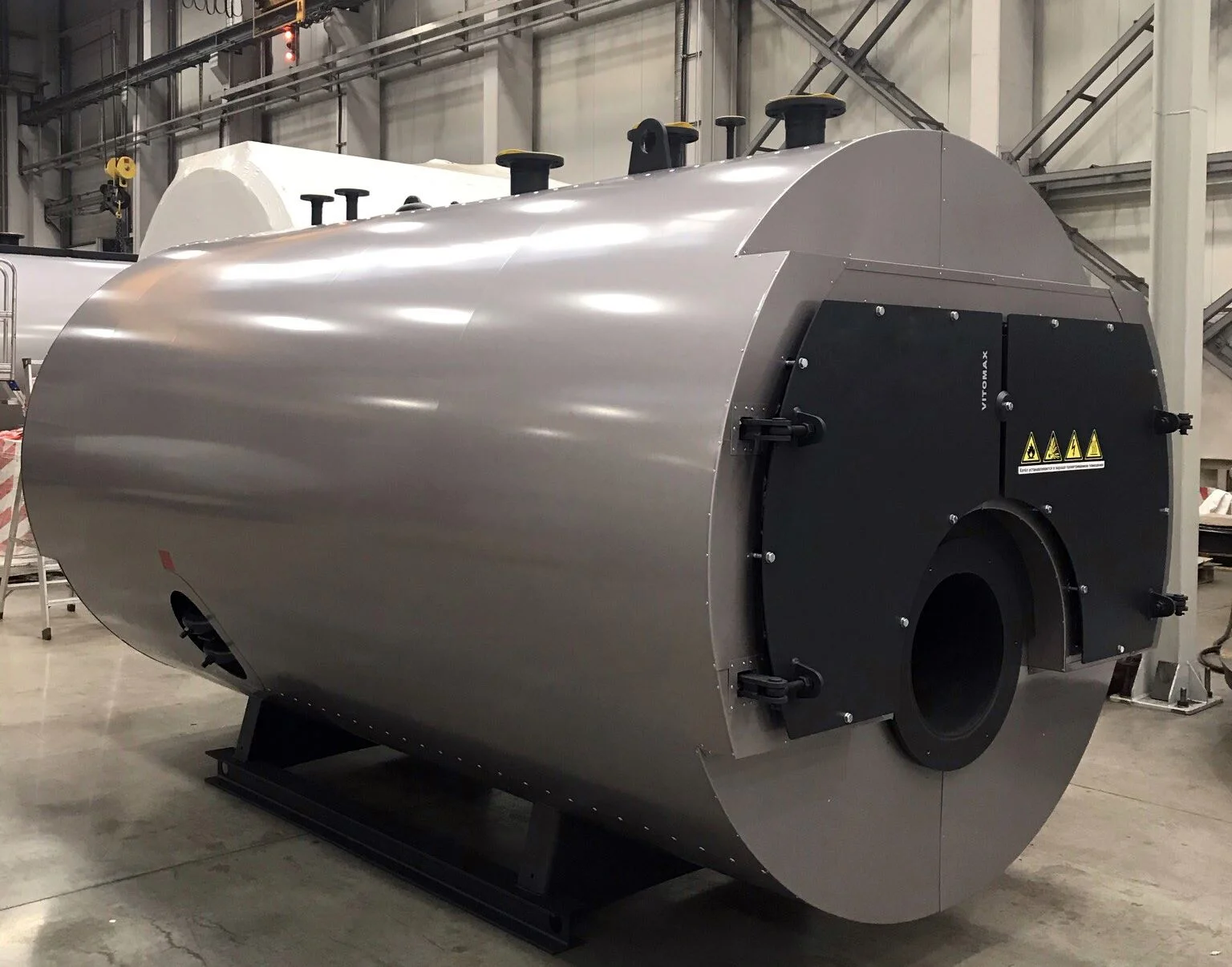

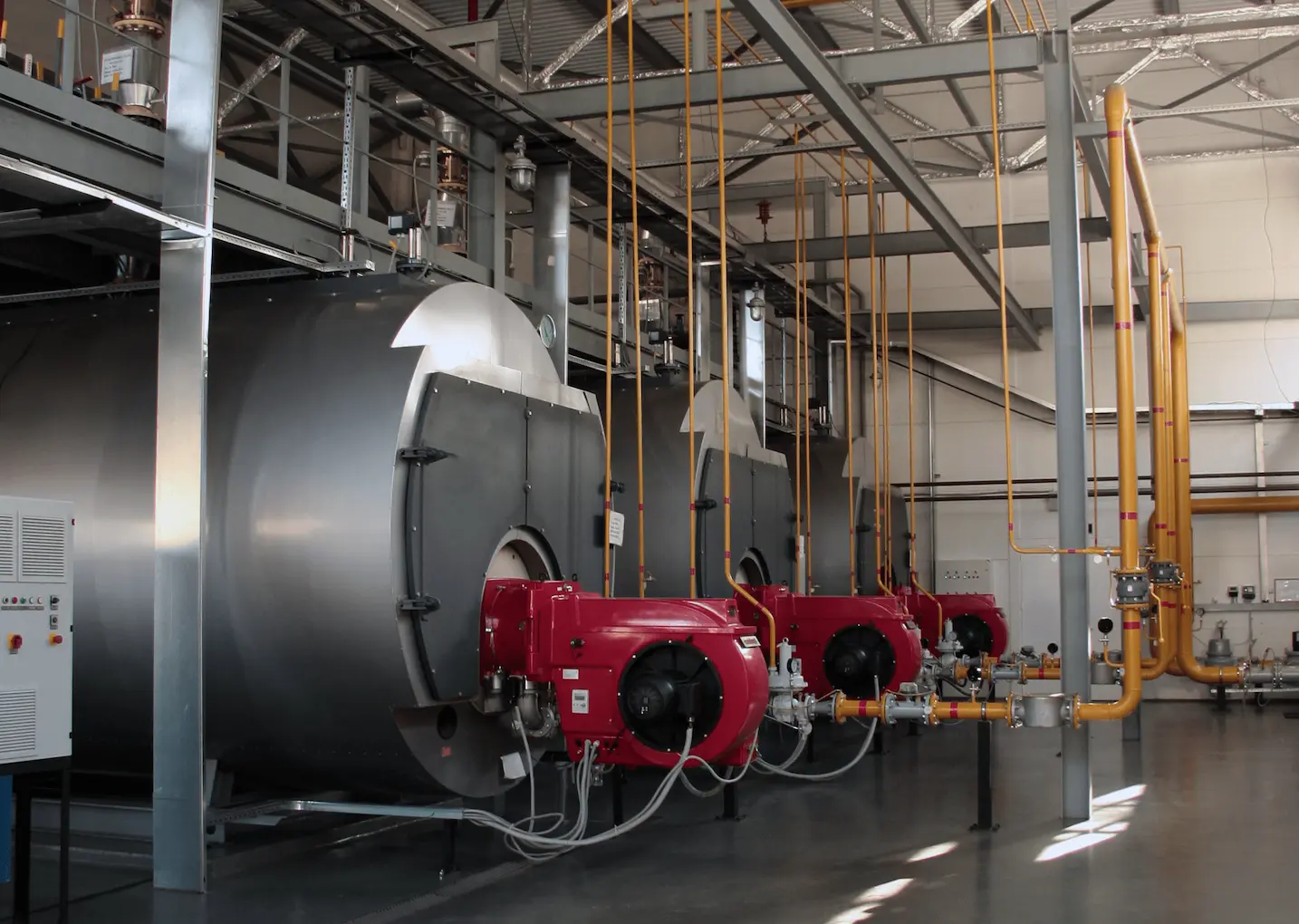

VITOMAX HS

Паровые котлы высокого давления с паропроизводительностью до 16 т/ч

Паропроизводительность: до 16 т/ч
Рабочее давление: 6 - 22 бар
Нормативный КПД: 95,5%
Топливо: жидкое топливо, газ

Воспользуйтесь нашими преимуществами

Поддержание заданных рабочих параметров

Во всем диапазоне нагрузок от 0 до 100%, в том числе на малой мощности и при рваных режимах работы

Большое паронаполнение

Стабильность режимов парообразования и внутренней циркуляции, отличное качество генерируемого пара

Жаровая труба внизу по центру

Более равномерное распределение тепловых напряжений в котле и естественная циркуляция

Парные угловые анкеры

Сокращение внутренних напряжений в котле

«Утопленный» сварной шов

Не создаёт дополнительного сопротивления потоку дымовых газов и локальных зон перегрева

Срок службы до 25 лет

Распространяется на тело котла при соблюдении всех рекомендаций производителя

VITOMAX HS: Системные решения для экономичного производства пара

Преимущества с первого взгляда:

Высокая эффективность свыше 95,5%
Большое паровое пространство, точно рассчитанное по мощности, с низкой нагрузкой (без захвата воды)
Угловые анкеры, размещенные попарно, сокращают внутренние напряжения в котле
Оптимальная геометрия жаровых труб для чистого сгорания
Высокое качество пара с низкой остаточной влажностью
Опционально может быть предложен регулируемый или нерегулируемый пароперегреватель для получения перегретого пара
Водоохлаждаемое устье горелки, которое не требует обслуживания на протяжении всего срока службы котла (при соблюдении водно-химического режима и своевременном проведении СТО)
Увеличенный до 25 лет срок службы (распространяется на тело котла при соблюдении всех рекомендаций производителя)
Опционально может быть предложен комплекс термической подготовки воды (деаэратор) вместе с сепаратором непрерывной продувки и охладителем выпара.

Паровые котлы высокого давления Vitomax HS отвечают всем законодательным требованиям, предъявляемым к чистому сгоранию.

КПД этих котлов с экономайзером составляет более 95,5% даже при 100-процентной нагрузке. Независимо от используемого топлива, Vitomax HS выдает до 16 тонн пара в час. Технические и эксплуатационные характеристики котла Vitomax HS, а так же конструктивные особенности в большей степени определяют качество и стабильность технологического процесса, позволяют оптимально синхронизировать процессы потребления и производства пара, снизить процент брака и повысить надежность всего производства за счет стабильных параметров пара при любых нагрузках и расходах.

Благодаря большому испарителю со встроенной паровой сушилкой высокое качество пара с низким остаточным содержанием влаги является ключевой характеристикой. Vitomax HS может очень гибко работать на легком или тяжелом жидком топливе.

Конструкция, удобная для технического обслуживания

Котел Vitomax HS имеет достаточное количество отверстий для визуального контроля и чистки. Тем самым, паровые котлы Vitomax удовлетворяют всем условиям для максимально длительной периодичности контроля.

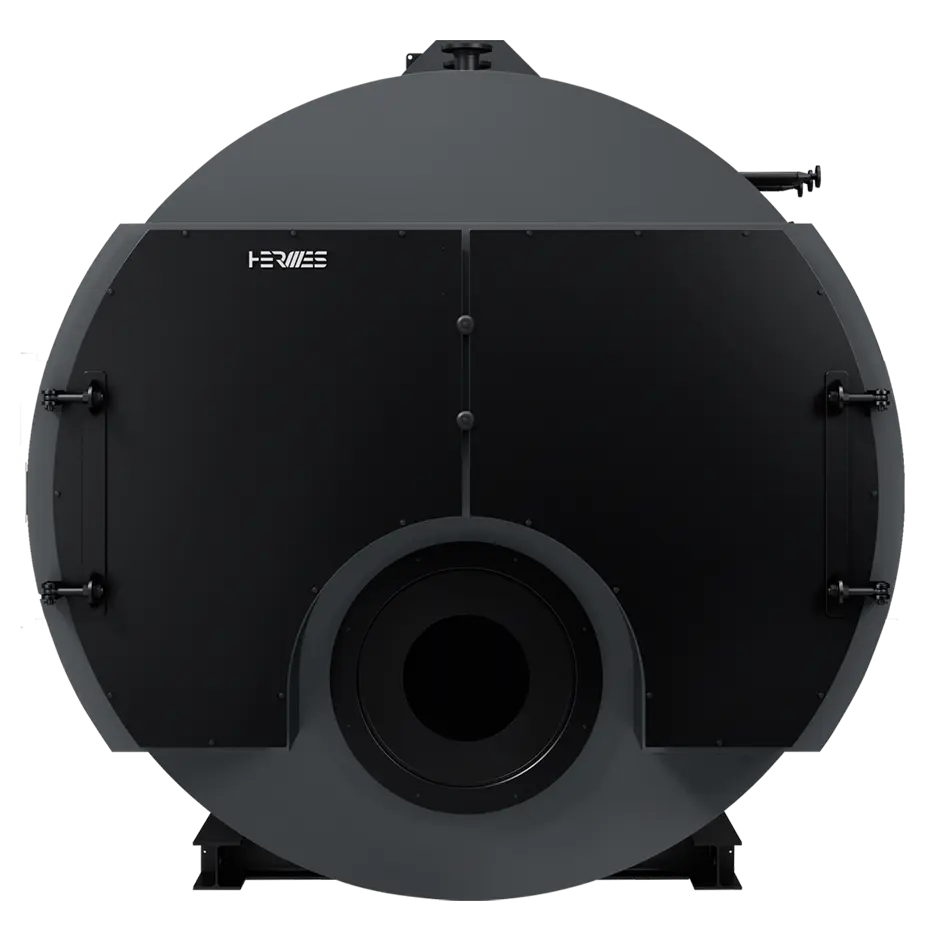

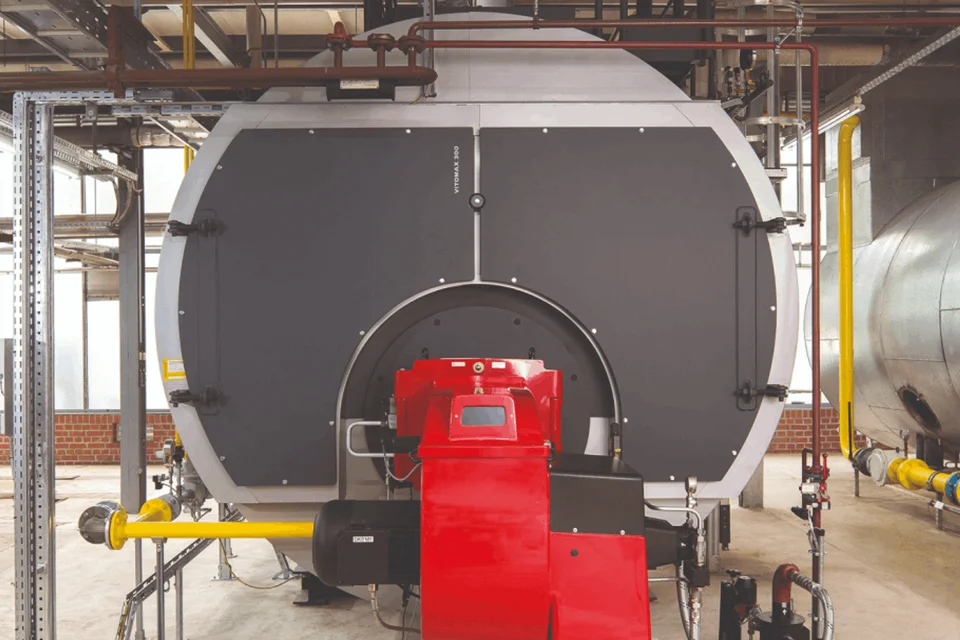

Распашные и легко открывающиеся дверцы котла облегчают техническое обслуживание и чистку. Такие компоненты, как газовую арматуру и горелку не требуется демонтировать, что способствует снижению эксплуатационных затрат.

С водяным охлаждением и низким уровнем выбросов NOx

Для опционального инновационного ввода горелки котлов Vitomax бетон не используется. Это означает, что он водоохлаждаемый, износостойкий и не требует технического обслуживания, то есть исключается необходимость его замены в течение срока службы котла.

Водяное охлаждение гарантирует постоянную температуру на головке горелки – поэтому привычное ранее отражение от огнеупорной футеровки (вызывающее образование теплового NOx) теперь исключено.

Устье горелки и задняя поворотная камера дымовых газов котла Vitomax HS охлаждаются водой, поэтому энергия в дымовых газах используется исключительно для генерации пара.

Длительный срок службы котла благодаря малому усилию сдвига

Модельный ряд включает в себя широкий мощностной ряд от 50,0 до 2800,0 кВт
Котлы оснащаются теплообменниками из алюминиевого сплава производства Bekaert (Alubox) и Dejatech (Alubox X-treme), являющихся лидерами в производстве теплообменников из алюминиевых сплавов
Встроенный контроллер Siemens LMS-14 в паре с панелью с поддержкой текстовой и графической индикации. Текстовые пояснения параметров и расшифровка ошибок.
Надежная защита от нештатных ситуация с использованием полного набора датчиков: температуры подающей и обратной линии, давления воды, температуры дымовых газов
Горелка котла позволяет работать на очень низкой мощности: коэффициент модуляции - до 1:7
Возможность поставки в виде сдвоенного котла для увеличения номинальной мощности

Расстояние между отдельными дымовыми трубами, а также от дымовых труб к корпусу котла и к жаровой трубе, отвечают законодательным требованиям. Таким образом усилие сдвига на торцевых полах, вызванное различным линейным расширением в дымовых трубах и жаровой трубе, является чрезвычайно низким. Такая конструкция гарантирует длительный срок службы котлов Vitomax HS.

Технические характеристики

Паропроизводительность (т/ч)
1 - 16 т/ч
Нормативный КПД
95,5% (с экономайзером)
Допустимое рабочее давление
от 6 до 10 бар (свыше по запросу)
Топливо
легкое жидкое топливо , сжиженный или природный газ
Область применения
Предприятия по производству продуктов питания, удобрений, стройматериалов, бумаги, напитков, химической и фармацевтической промышленности, а также больницы и нефтеперерабатывающие заводы, новое строительство и модернизация.
Другие характеристики
Трехходовой котел с экономайзером и без экономайзера. Жаровая труба расположена по центру и слегка смещена вниз, дымовые трубы второго и третьего газохода установлены симметрично сверху.

Документация

Инструкция по эксплуатации и сервису Vitomax HS

PDF - 4,1 MB

Проспект VITOMAX HS

PDF - 4,6 MB

Технический паспорт Vitomax HS M73C

PDF - 1,1 MB

Технический паспорт Vitomax HS M75C

PDF - 1,2 MB

Паровые котлы высокого давления VITOMAX HS

Промышленный сервис

Опыт и ноу-хау наших специалистов по обслуживанию гарантируют бесперебойную работу ваших промышленных установок. Индивидуальные концепции обслуживания с гарантированной поставкой запасных частей, регулярным техническим обслуживанием и испытаниями котлов обеспечивают надежную работу.

Подробнее

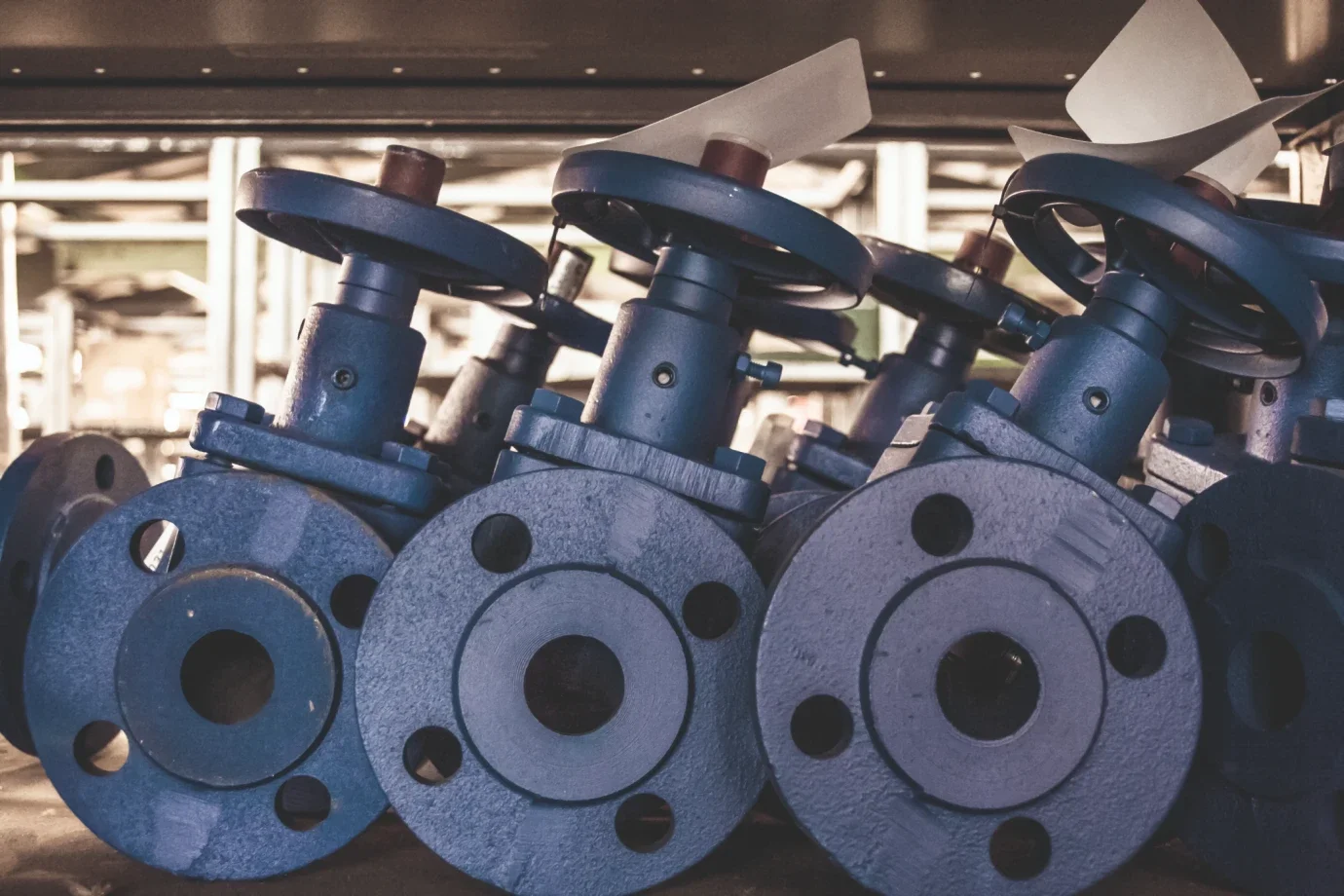

Подбор и поставка
