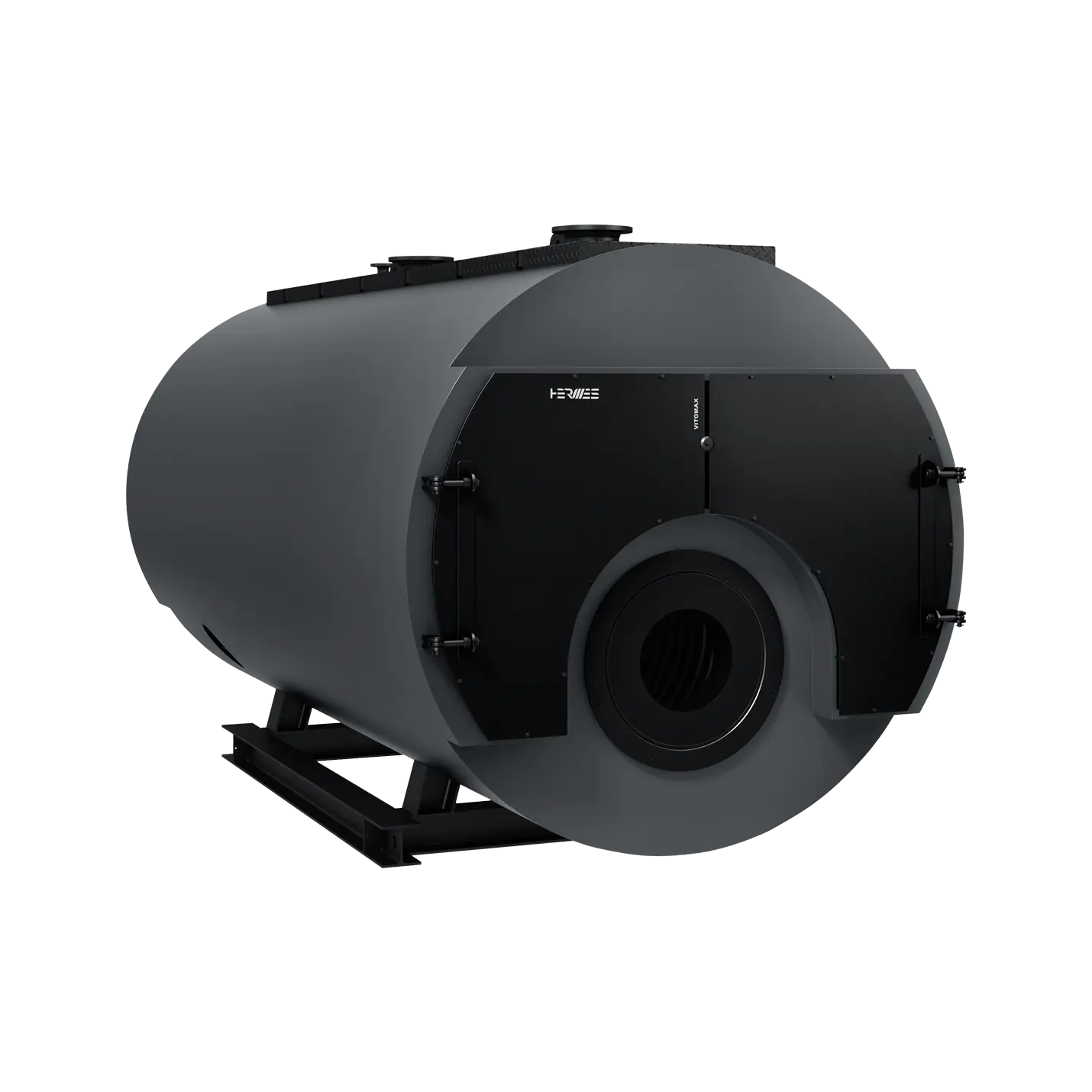

VITOMAX LW

Водогрейный котел низкого давления для допустимых
температур подачи до 110°С (до 115°С по запросу)

Мощность: до 14 МВт
Рабочее давление: 6, 10 бар
Нормативный КПД: 95,5%
Топливо: жидкое топливо, газ

Воспользуйтесь нашими преимуществами

Высокая эффективность и экологичность

КПД до 96,5%, выбросы NOx составляют менее 70 мг/Нм³ (газ)

Большое водонаполнение

Более равномерное распределение тепловых напряжений в котле и естественная циркуляция

Жаровая труба внизу по центру

Более равномерное распределение тепловых напряжений в котле и естественная циркуляция

Оптимальное расположение
дымогарных труб

Снижение вероятности образования конденсата в трубах третьего хода, увеличение срока службы котла

Двухстворчатые
облегчённые дверцы

При открытии дверей не требуется отсоединения горелки от рампы, низкая нагрузка на петли дверей

Срок службы
до 25 лет

Распространяется на тело котла при соблюдении всех рекомендаций производителя

VITOMAX LW: Современная и эффективная технология отопления

Модельный ряд включает в себя широкий мощностной ряд от 50,0 до 2800,0 кВт
Котлы оснащаются теплообменниками из алюминиевого сплава производства Bekaert (Alubox) и Dejatech (Alubox X-treme), являющихся лидерами в производстве теплообменников из алюминиевых сплавов
Встроенный контроллер Siemens LMS-14 в паре с панелью с поддержкой текстовой и графической индикации. Текстовые пояснения параметров и расшифровка ошибок.
Надежная защита от нештатных ситуация с использованием полного набора датчиков: температуры подающей и обратной линии, давления воды, температуры дымовых газов
Горелка котла позволяет работать на очень низкой мощности: коэффициент модуляции - до 1:7
Возможность поставки в виде сдвоенного котла для увеличения номинальной мощности

Экологичное сжигание топлива с низким выделением окислов азота
Большое водонаполнение для эффективной естественной циркуляции и гарантированного отвода тепла
Длительное время работы и меньшее число тактов горелки благодаря большому водонаполнению берегут окружающую среду
Высокая степень удобства в обслуживании благодаря наличию дверцы для чистки больших размеров
Надежный отвод тепла, простота гидравлической стыковки благодаря большому водонаполнению котлового блока и эффективной естественной циркуляции
Допуск к эксплуатации согласно Директиве по аппаратам, работающим под давлением, ТР ТС 016/2011, 97/23/ЕС, ТР ТС 032/2013 или Директиве по газовым приборам 90/396/ЕЭС
Водоохлаждаемое устье горелки, которое не требует обслуживания на протяжении всего срока службы котла (при соблюдении водно-химического режима и своевременном проведении СТО
Отличная теплоизоляция снижает потери при излучении, увеличивает КПД котла и экономит топлива

Vitomax LW– это водогрейные котлы мощностью от 1 до 14 МВт, с рабочим давлением 6, 10 бар, для допустимых температур подачи до 110°С (до 115°С по запросу) и режима эксплуатации с постоянной температурой котловой воды.

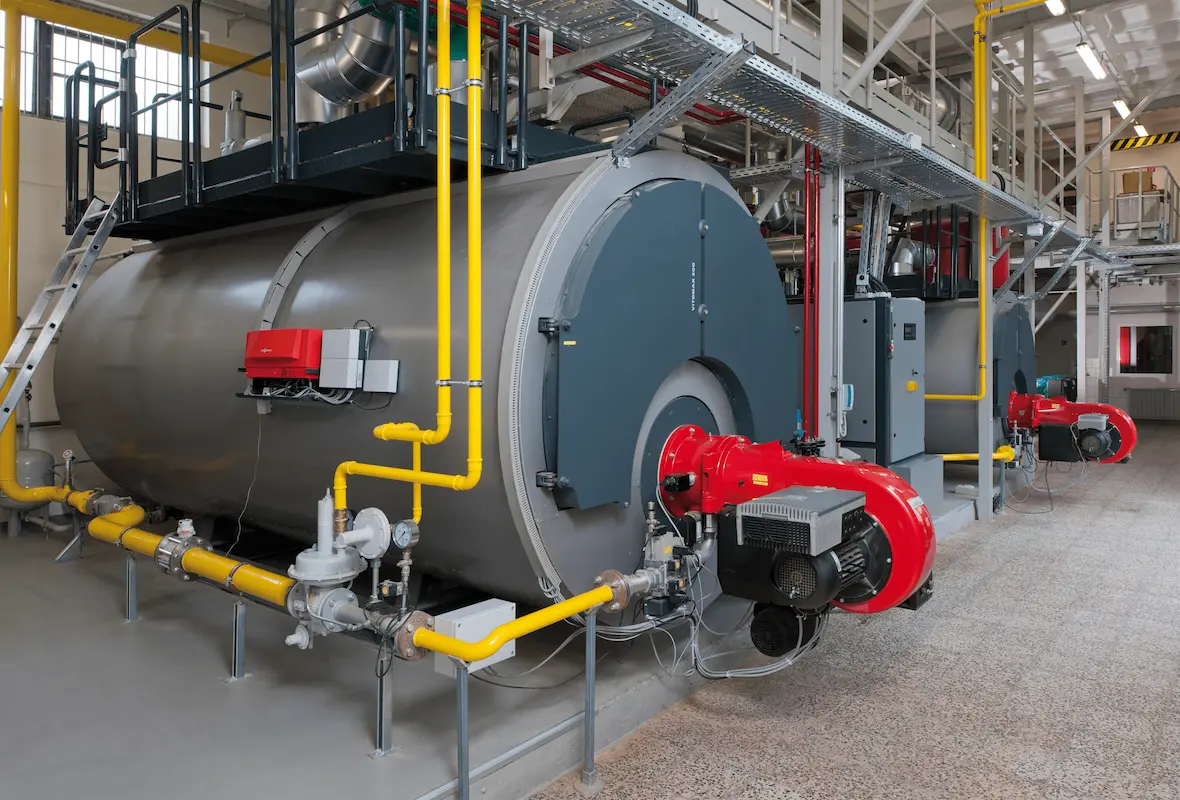

Водогрейный котел низкого давления Vitomax LW обеспечивает высокую степень надежности проектирования и расчетов для промышленных и коммерческих котельных. Это особенно актуально для промышленных и коммерческих предприятий, где новые отопительные центры часто должны вводиться в эксплуатацию как можно быстрее, чтобы можно было вовремя подать тепло для производства.

Водогрейные котлы с низким уровнем выбросов NOx

Трехходовой котел отличается низкой загрузкой камеры сгорания, чистым сгоранием и низким уровнем
выбросов оксида азота. Серии с низким уровнем выбросов Low NOx при работе на газе выбросы NOx составляют менее 70 мг/Нм³; при работе на жидком топливе они составляют менее 150 мг/Нм³.

Компактная конструкция с низким напряжением обеспечивают хорошую естественную циркуляцию и надежную теплопередачу. Никаких
дополнительных котловых насосов не требуется, что значительно упрощает гидравлическое соединение.

Технические характеристики

Мощность
до 14 Мвт
Нормативный КПД
95,5% (с экономайзером)
Допустимое рабочее давление
6 и 10 бар
Топливо
Легкое жидкое топливо , сжиженный или природный газ
Область применения
Промышленность, индустрия, новое строительство и модернизация
Другие характеристики
Двух или трехходовой котел водогрейный котел низкого давления для работы на жидком и газообразном топливе классической конструкции. Жаровая труба расположена по центру и слегка смещена вниз, дымовые трубы второго и третьего газохода установлены симметрично сверху.

Документация

Руководство по сервису Vitomax LW

PDF - 2,4 MB

Проспект Vitomax LW

PDF - 2,7 MB

Технический паспорт Vitomax LW M22A

PDF - 706 КB

Технический паспорт Vitomax LW 64B

PDF - 674 KB

Технический паспорт Vitomax LW 62D

PDF - 945 KB

Технический паспорт Vitomax LW 62D

PDF - 945 KB

2D / 3D модели

ссылка на архивы

Водогрейный котел низкого давления VITOMAX LW

Промышленный сервис

Опыт и ноу-хау наших специалистов по обслуживанию гарантируют бесперебойную работу ваших промышленных установок. Индивидуальные концепции обслуживания с гарантированной поставкой запасных частей, регулярным техническим обслуживанием и испытаниями котлов обеспечивают надежную работу.

Подробнее

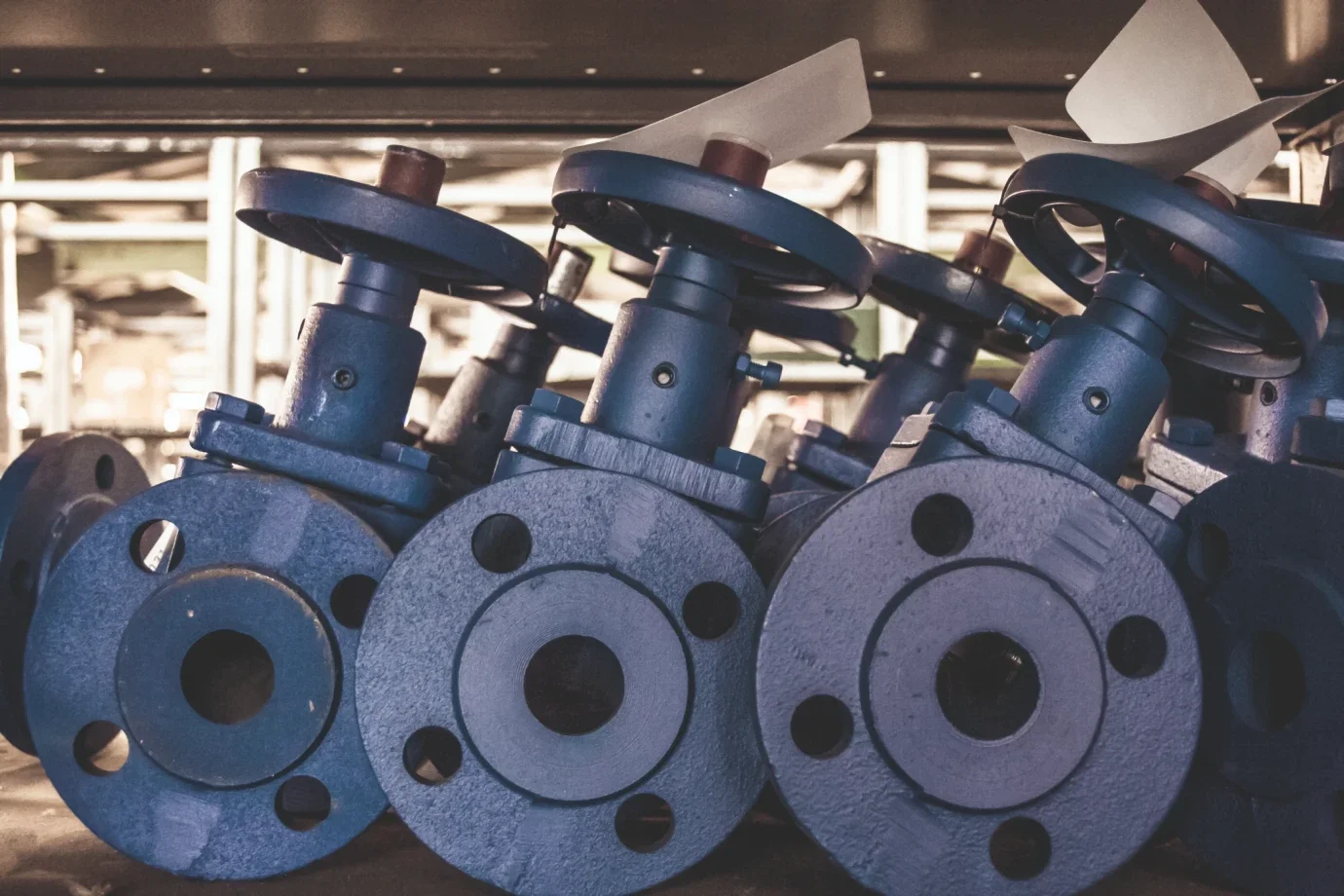

Подбор и поставка
