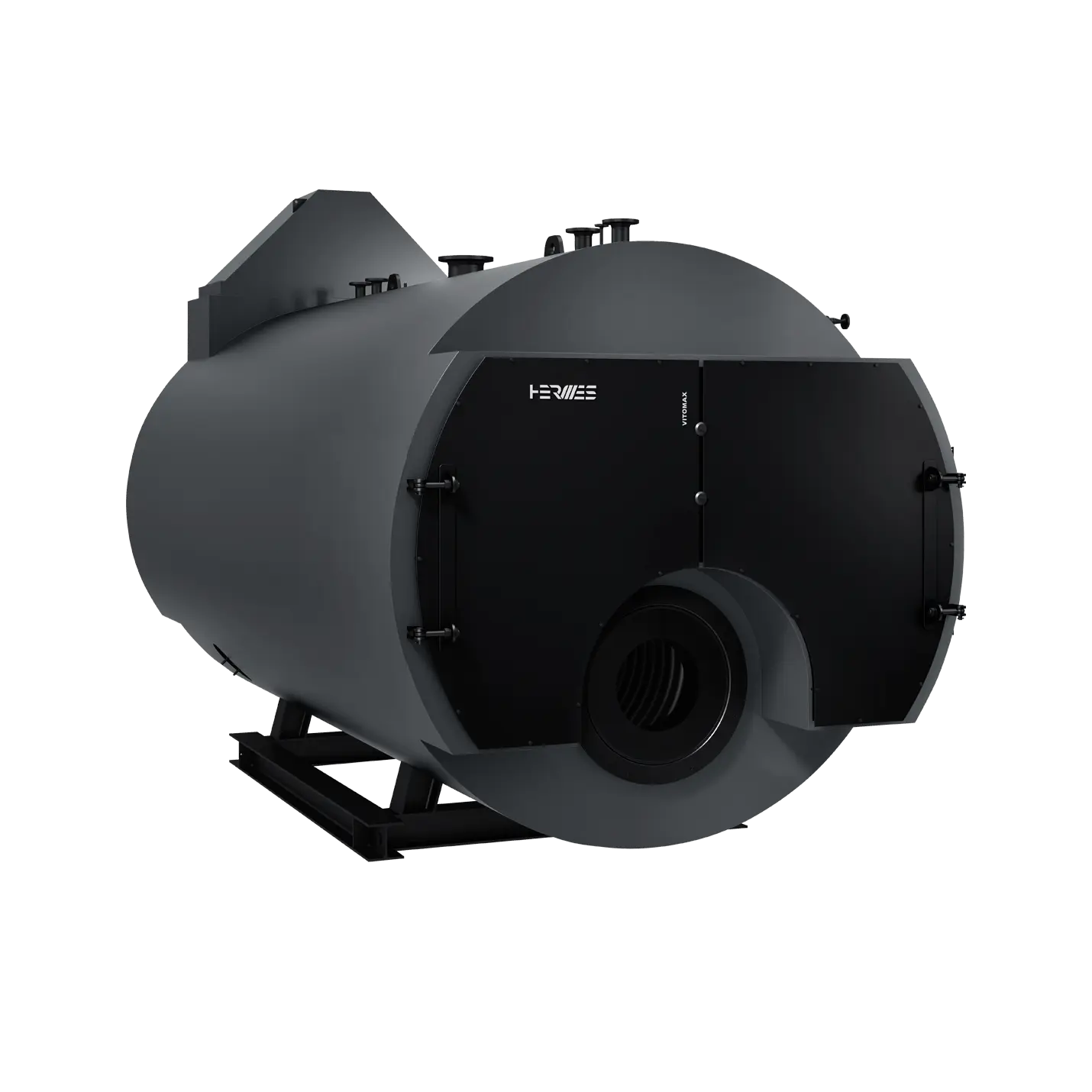

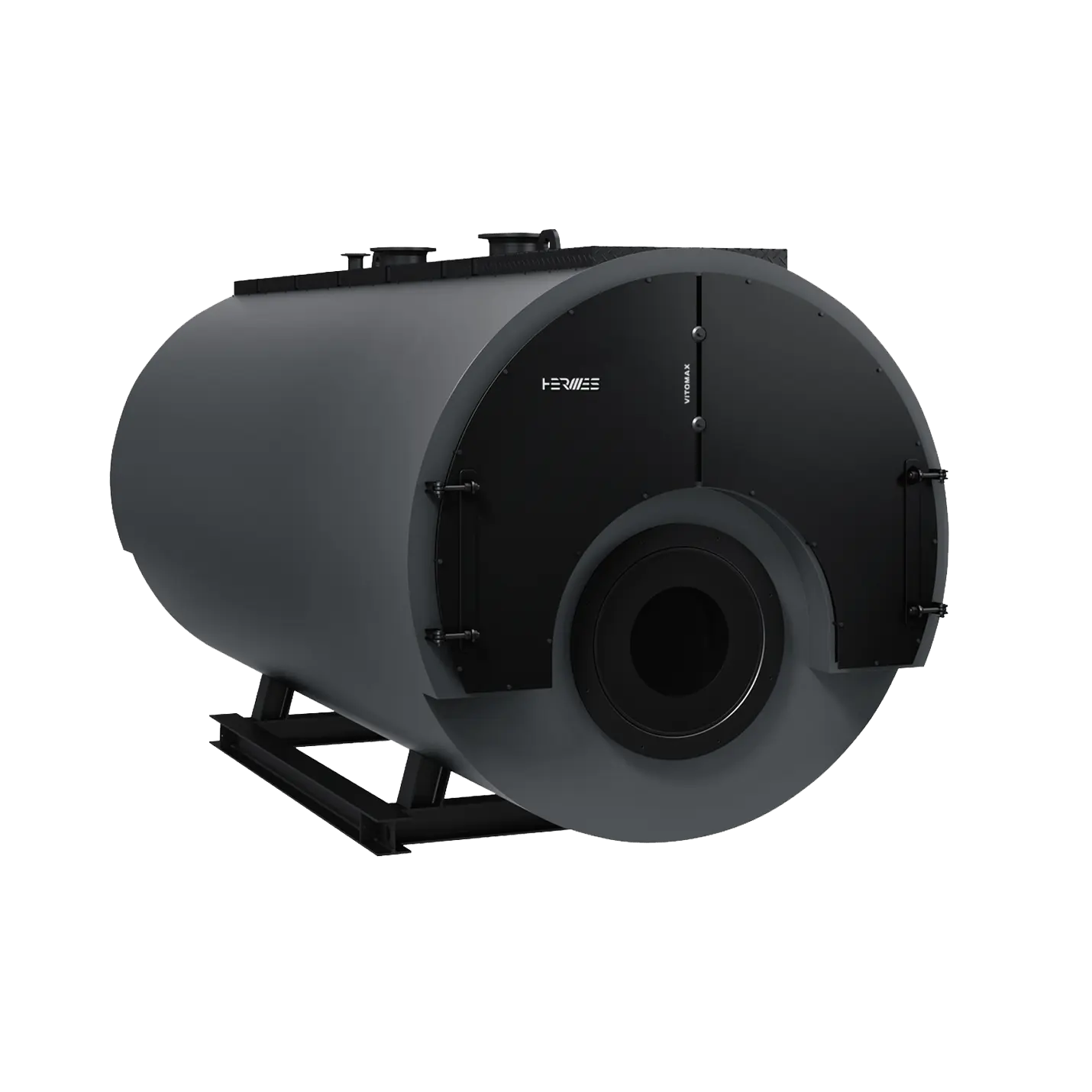

VITOMAX HW

Водогрейный котел высокого давления для работы на жидком и газообразном топливе,
для допустимых температур подачи до 195 °C

Мощность: до 16 МВт
Рабочее давление: 6,10 бар
Нормативный КПД: 95,5%
Топливо: жидкое топливо, газ

Воспользуйтесь нашими преимуществами

Низкая теплонапряженность камеры сгорания

обеспечивает низкие выбросы NOx составляют менее 70 мг/Нм³ (газ) и долгий срок службы

Большое водонаполнение

Более равномерное распределение тепловых напряжений в котле и естественная циркуляция

Жаровая труба внизу по центру

Более равномерное распределение тепловых напряжений в котле и естественная циркуляция

Оптимальное расположение
дымогарных труб

Снижение вероятности образования конденсата в трубах третьего хода, увеличение срока службы котла

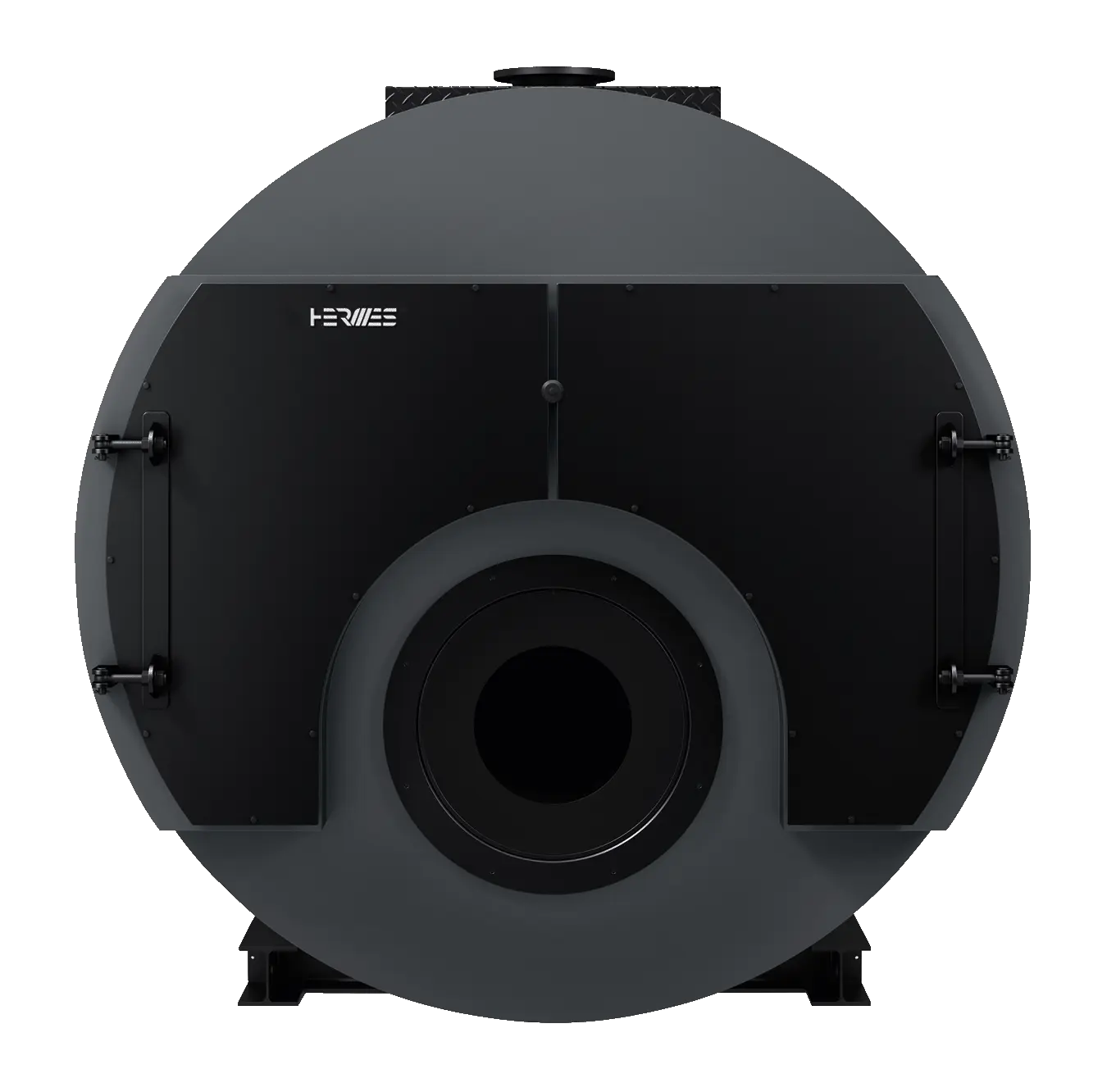

Двухстворчатые
облегчённые дверцы

При открытии дверей не требуется отсоединения горелки от рампы, низкая нагрузка на петли дверей

Срок службы
до 25 лет

Распространяется на тело котла при соблюдении всех рекомендаций производителя

VITOMAX HW: Эффективная отопительная техника, отвечающая любым требованиям

Преимущества с первого взгляда

Модельный ряд включает в себя широкий мощностной ряд от 50,0 до 2800,0 кВт
Котлы оснащаются теплообменниками из алюминиевого сплава производства Bekaert (Alubox) и Dejatech (Alubox X-treme), являющихся лидерами в производстве теплообменников из алюминиевых сплавов
Встроенный контроллер Siemens LMS-14 в паре с панелью с поддержкой текстовой и графической индикации. Текстовые пояснения параметров и расшифровка ошибок.
Надежная защита от нештатных ситуация с использованием полного набора датчиков: температуры подающей и обратной линии, давления воды, температуры дымовых газов
Горелка котла позволяет работать на очень низкой мощности: коэффициент модуляции - до 1:7
Возможность поставки в виде сдвоенного котла для увеличения номинальной мощности

Экологичное сжигание топлива с низкими выбросами оксидов азота
Надежный отвод тепла, простая гидравлическая обвязка
Малые потери на излучение за счет оптимальной конструкции теплоизоляции
Допущены по директиве 97/23/EG для приборов, работающих под высоким давлением
Все производимые в Липецке котлы имеют водоохлаждаемое устье горелки, которое не требует обслуживания на протяжении всего срока службы котла (при соблюдении водно-химического режима и своевременном проведении СТО)
Увеличенный до 25 лет срок службы (распространяется на тело котла при соблюдении всех рекомендаций производителя)
Распашные дверцы облегченной конструкции позволяют производить осмотр и обслуживание труб 2-го и 3-го хода без демонтажа газовой рампы и горелки.

Vitomax HW– это водогрейные котлы высокого давления для работы на жидком и газообразном топливе, для допустимых температур подачи до 195 °C.
Максимально допустимое давление в диапазоне от 6, 10 ( до 20 бар по запросу), а тепловая мощность от 1 до 16 МВт.

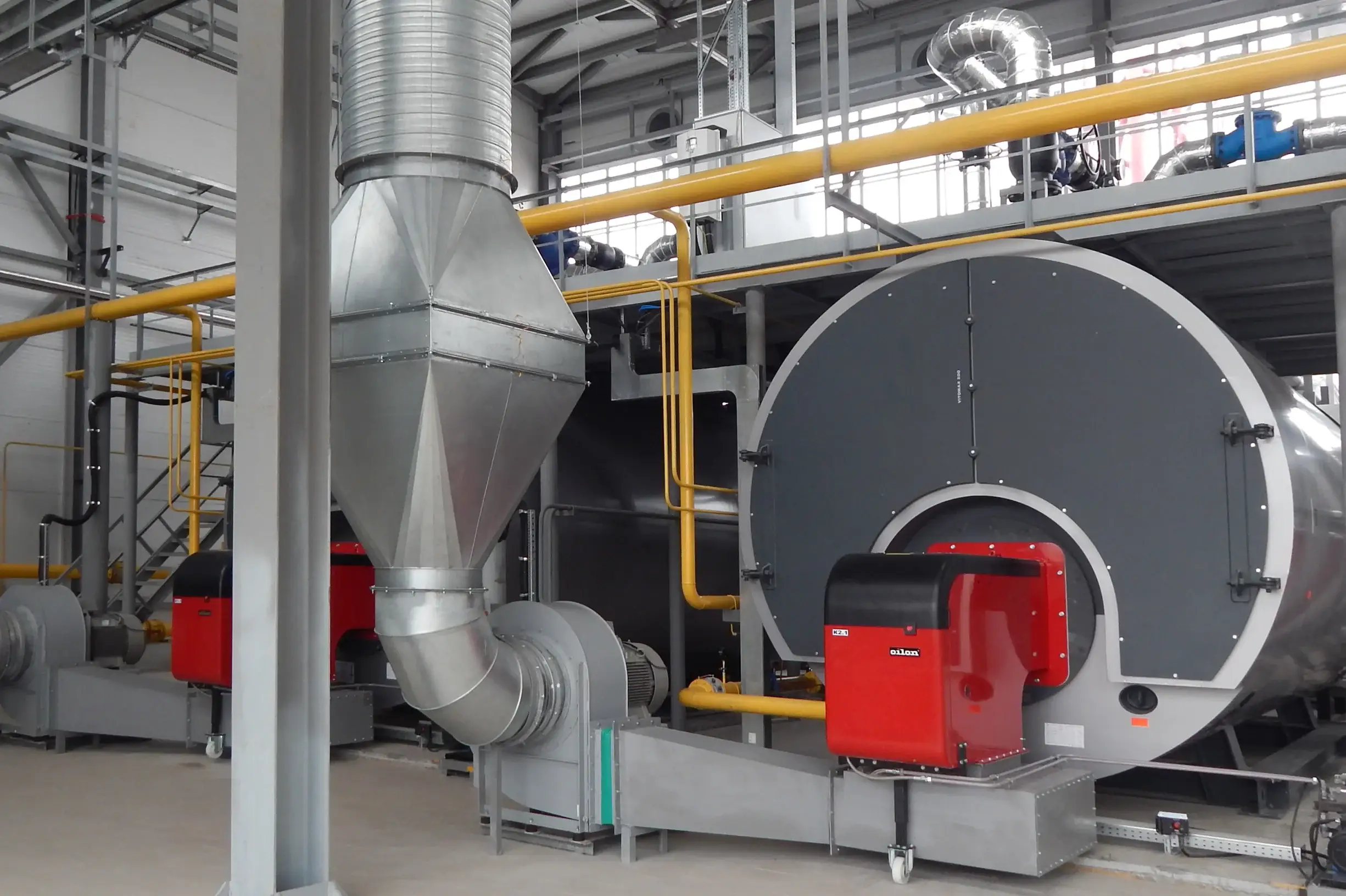

Водогрейный котел высокого давления Vitomax HW обеспечивает высокую степень надежности проектирования и расчетов для промышленных и коммерческих котельных.

Высокотемпературное оборудование давно и хорошо зарекомендовало себя в России при строительстве промышленных предприятий. Но не менее эффективны котлы на перегретой воде и в сфере ЖКХ, где часто требуется подача тепла на значительные расстояния и большому числу потребителей. За счет высокой температуры теплоносителя котлы, работающие на перегретой воде, позволяют использовать для строительства теплотрасс трубы меньшего диаметра.

При этом использование перегретой воды в системе отопления позволяет применять сетевые насосы меньшей производительности, которые, соответственно, дешевле более мощных. Кроме того, они ощутимо экономят электроэнергию в процессе эксплуатации.

Конструкция, удобная для технического обслуживания

Котел Vitomax HW имеет достаточное количество отверстий для визуального контроля и чистки. Тем самым, водогрейные котлы Vitomax удовлетворяют всем условиям для максимально длительной периодичности контроля.

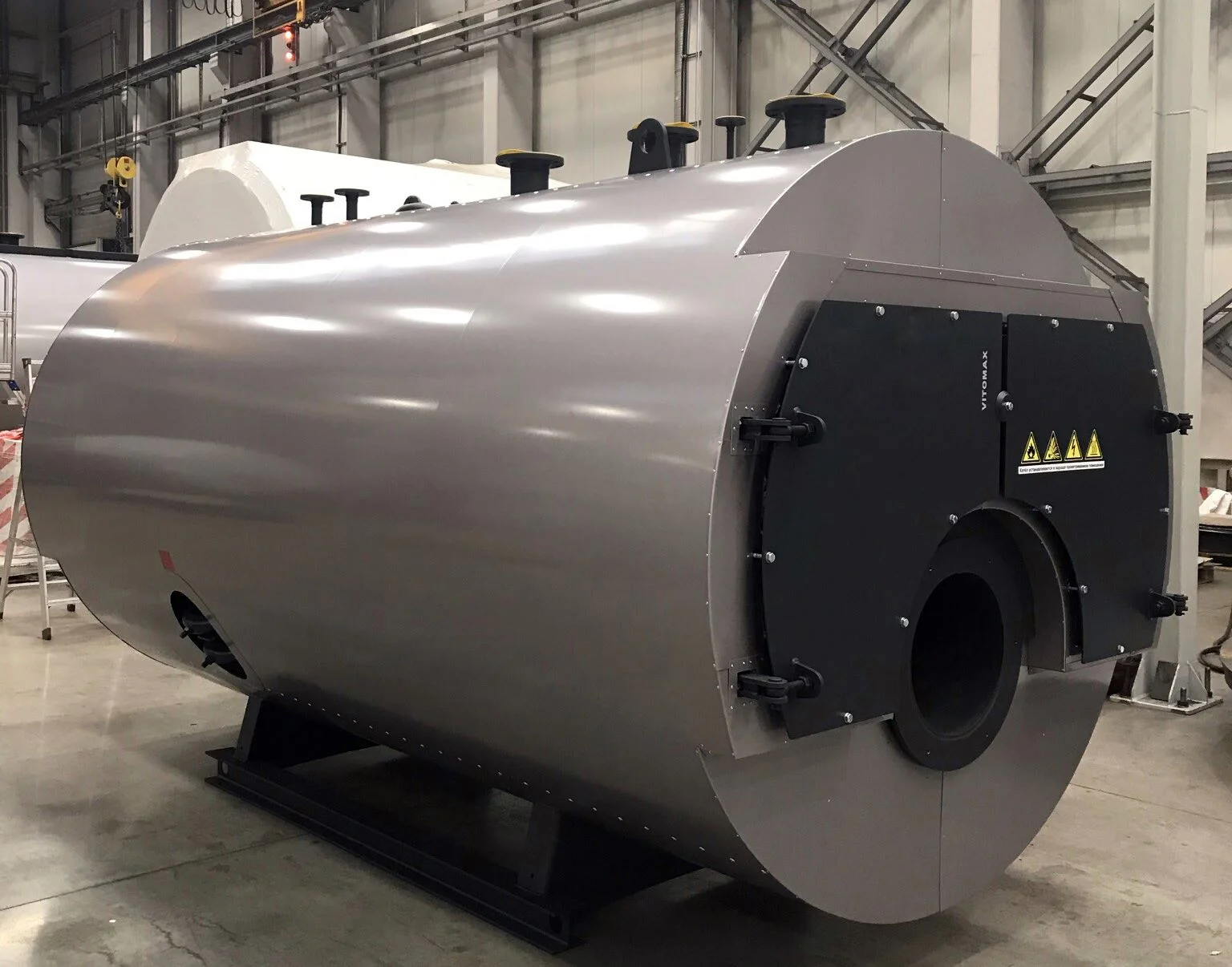

Распашные и легко открывающиеся дверцы котла облегчают техническое обслуживание и чистку.

Такие компоненты, как газовую арматуру и горелку не требуется демонтировать, что способствует снижению эксплуатационных затрат.

Эффективность и экологичность

Благодаря оптимальной конструкции жаровой трубы обеспечивается экологически чистое сжигание топлива с низким выделением вредных веществ при полной нагрузке и в постоянном режиме работы. Они имеют большую камеру сгорания с малым теплонапряжением, что позволяет обеспечить низкие выбросы NOx менее 70 мг/Нм³ при работе на газе и менее 150 мг/Нм³ при работе на жидком топливе.

Для котла Vitomax HW нет никаких ограничений по минимальному расходу теплоносителя:
Широкие проходы между трубами и большое водонаполнение котлового блока обеспечивают эффективную циркуляцию.

Простота обслуживания с высокой допустимой нагрузкой

Модельный ряд включает в себя широкий мощностной ряд от 50,0 до 2800,0 кВт
Котлы оснащаются теплообменниками из алюминиевого сплава производства Bekaert (Alubox) и Dejatech (Alubox X-treme), являющихся лидерами в производстве теплообменников из алюминиевых сплавов
Встроенный контроллер Siemens LMS-14 в паре с панелью с поддержкой текстовой и графической индикации. Текстовые пояснения параметров и расшифровка ошибок.
Надежная защита от нештатных ситуация с использованием полного набора датчиков: температуры подающей и обратной линии, давления воды, температуры дымовых газов
Горелка котла позволяет работать на очень низкой мощности: коэффициент модуляции - до 1:7
Возможность поставки в виде сдвоенного котла для увеличения номинальной мощности

Водогрейные котлы Vitomax хорошо показывают себя в непрерывном режиме работы, поскольку они просты в обслуживании благодаря опциональному вводу горелки с водяным охлаждением и задней поворотной камере без огнеупорной футеровки.

Благодаря вводу горелки с водяным охлаждением отпадает необходимость в замене и последующей сушке огнеупорной футеровки при использовании бетона, что значительно сокращает время ввода в эксплуатацию и обслуживания.

Воспринимающая нагрузку площадка котла упрощает установку и обслуживание, а также защищает теплоизоляцию от повреждений.

Технические характеристики

Мощность
до 14 Мвт
Нормативный КПД
95,5% (с экономайзером)
Допустимое рабочее давление
6, 8 и 10 бар
Топливо
легкое жидкое топливо , сжиженный или природный газ
Область применения
Промышленность, индустрия, новое строительство и модернизация
Другие характеристики
Трехходовой котел с экономайзером и без экономайзера. Водогрейный котел высокого давления для работы на жидком и газообразном топливе классической конструкции. Жаровая труба расположена по центру и слегка смещена вниз, дымовые трубы второго и третьего газохода установлены симметрично сверху.

Документация

Проспект Vitomax HW

PDF - 4,4 MB

Руководство по сервису Vitomax HW

PDF - 4,4 MB

Технический паспорт Vitomax HW М72С

PDF - 4,4 MB

Технический паспорт Vitomax HW М74B

PDF - 4,4 MB

Водогрейный котел высокого давления VITOMAX HW

Промышленный сервис

Опыт и ноу-хау наших специалистов по обслуживанию гарантируют бесперебойную работу ваших промышленных установок. Индивидуальные концепции обслуживания с гарантированной поставкой запасных частей, регулярным техническим обслуживанием и испытаниями котлов обеспечивают надежную работу.

Подробнее

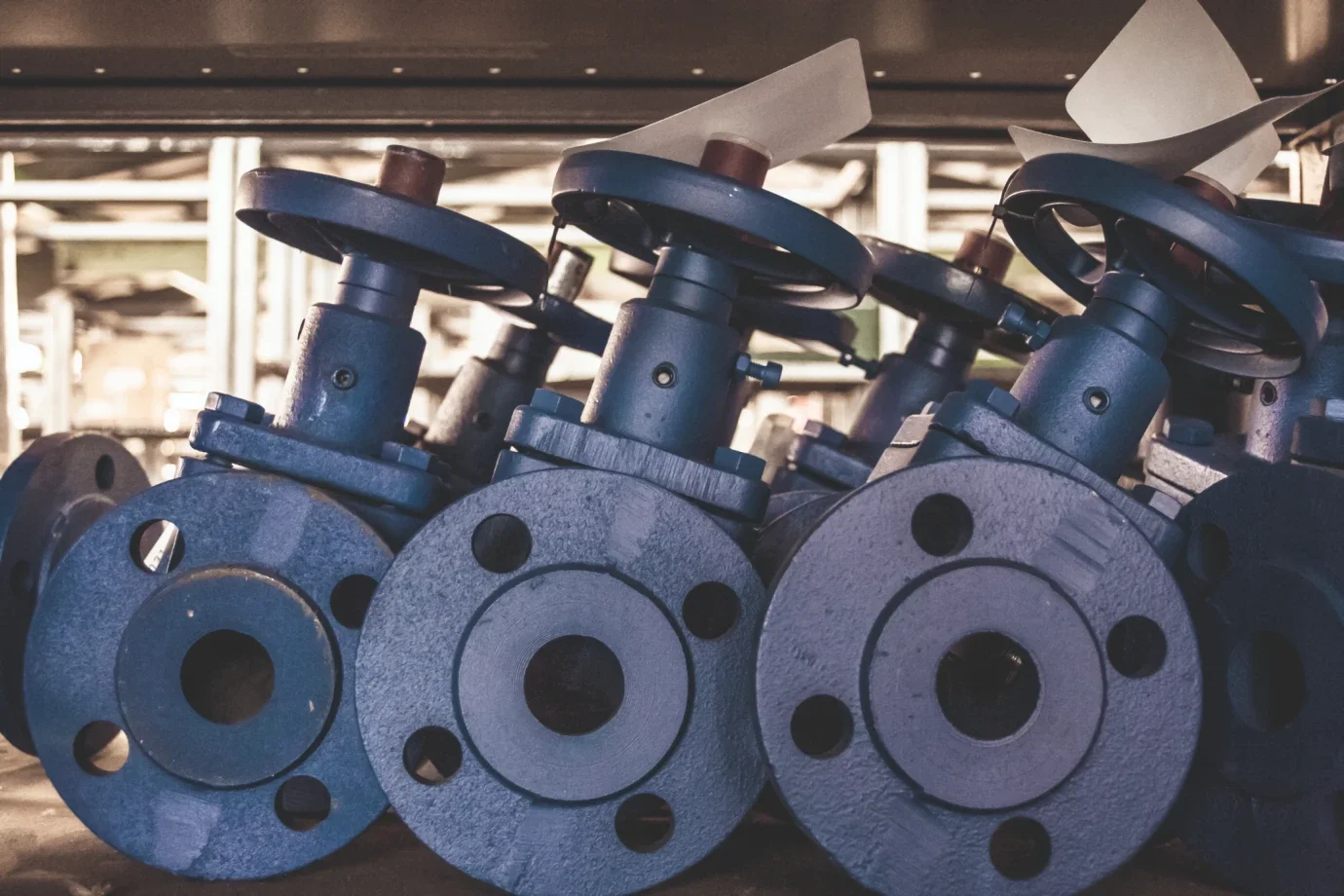

Подбор и поставка
