TWA-V

Установка термической водоподготовки для удаления растворенных в воде газов

Производительность: от 1,0 до 14,0 т/ч
Рабочая температура: 105 °C
Рабочее давление: 0,2 бар
Интенсивность обессоливания: до 10 %

Преимущества с первого взгляда

  • Глубокая деаэрация воды

    Эффективное удаление растворенных газов, включая кислород и углекислый газ

  • Автоматизированная работа котельной

    Полностью автоматическая эксплуатация помогает поддерживать заданные параметры в течение всего периода работы котельной

  • Защита котельного оборудования

    Снижение содержания агрессивных газов в воде уменьшает коррозионную нагрузку и продлевает срок службы паровых котлов

  • Снижение эксплуатационных расходов

    Меньшие потери по солесодержанию и шламу сокращают потребление очищенной питательной воды, энергии и ресурсов на обслуживание

  • Стабильный температурный режим

    Поддержание температуры воды на уровне около 104 °C предотвращает повторное поглощение газов и повышает эффективность системы

  • Компактные размеры

    Установка занимает минимум места и удобно интегрируется в котельную даже при ограниченной площади

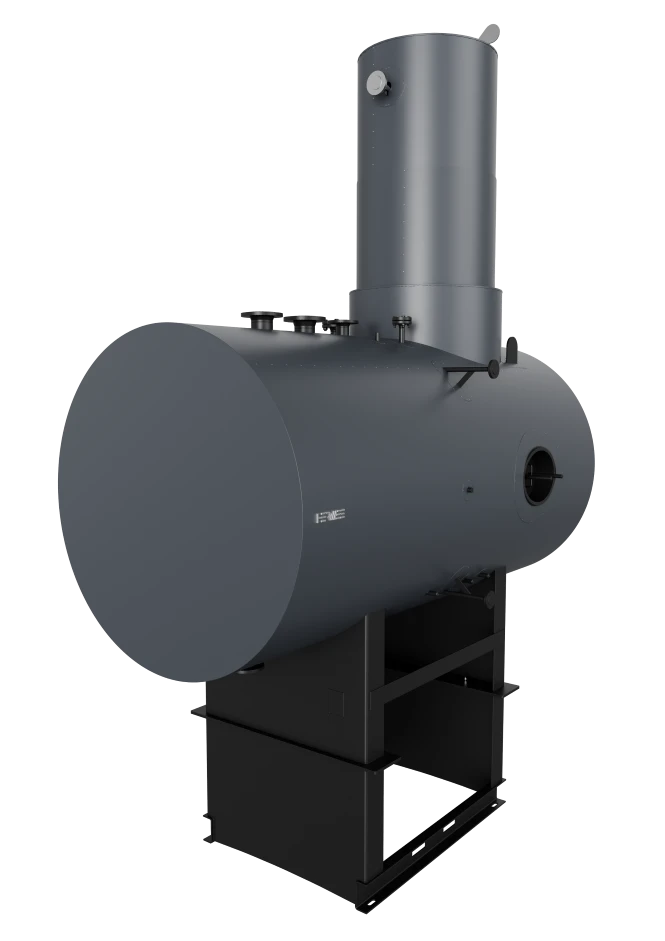

Установка термической водоподготовки TWA-V для паровых котлов

  • Деаэрационная колонна из нержавеющей стали и бак запаса воды из котловой стали, срок службы 30 лет
  • Широкий модельный ряд позволяет использовать термическую водоподготовку, как для небольших котельных паропроизводительностью от 1 т/ч, так и для крупных промышленных предприятий до 14 т/ч
  • Максимальный уровень защиты паровых котлов
  • Простое размещение в тесных помещениях благодаря компактной конструкции — идеально подходит для модернизации
  • Высокая эксплуатационная безопасность конструкции, благодаря применению высококачественных материалов

Термическая водоподготовка TWA-V- это эффективное и надёжное решение для подготовки питательной воды паровых котлов.

В отличие от водогрейных котлов, паровые котлы постоянно снабжаются химически и термически обработанной питательной водой. Чтобы вещества, присутствующие в воде, такие как кальций, магний, кислород и диоксид углерода, не повреждали паровой котел с течением времени в результате точечной коррозии или известковых отложений, паровой котел должен быть снабжен «правильной» водой, из которой эти вещества удалены.

Полностью автоматизированная эксплуатация может гарантировать, что режим работы котельной системы соответствует требованиям на протяжении любого периода. Это улучшает качество пара и продлевает срок службы котлов. Кроме того, ощутимо сокращаются эксплуатационные расходы

Меньшие потери по солесодержанию и шламу в котловой воде также означают сокращение объемов подачи очищенной и нагретой питательной воды. В результате для собственных нужд системы используется меньше энергии, и значительно снижаются эксплуатационные затраты.

TWA-V подходит для паровых котельных и промышленных предприятий, где требуется качественная водоподготовка, защита оборудования от коррозии и устойчивый режим работы системы пароснабжения.

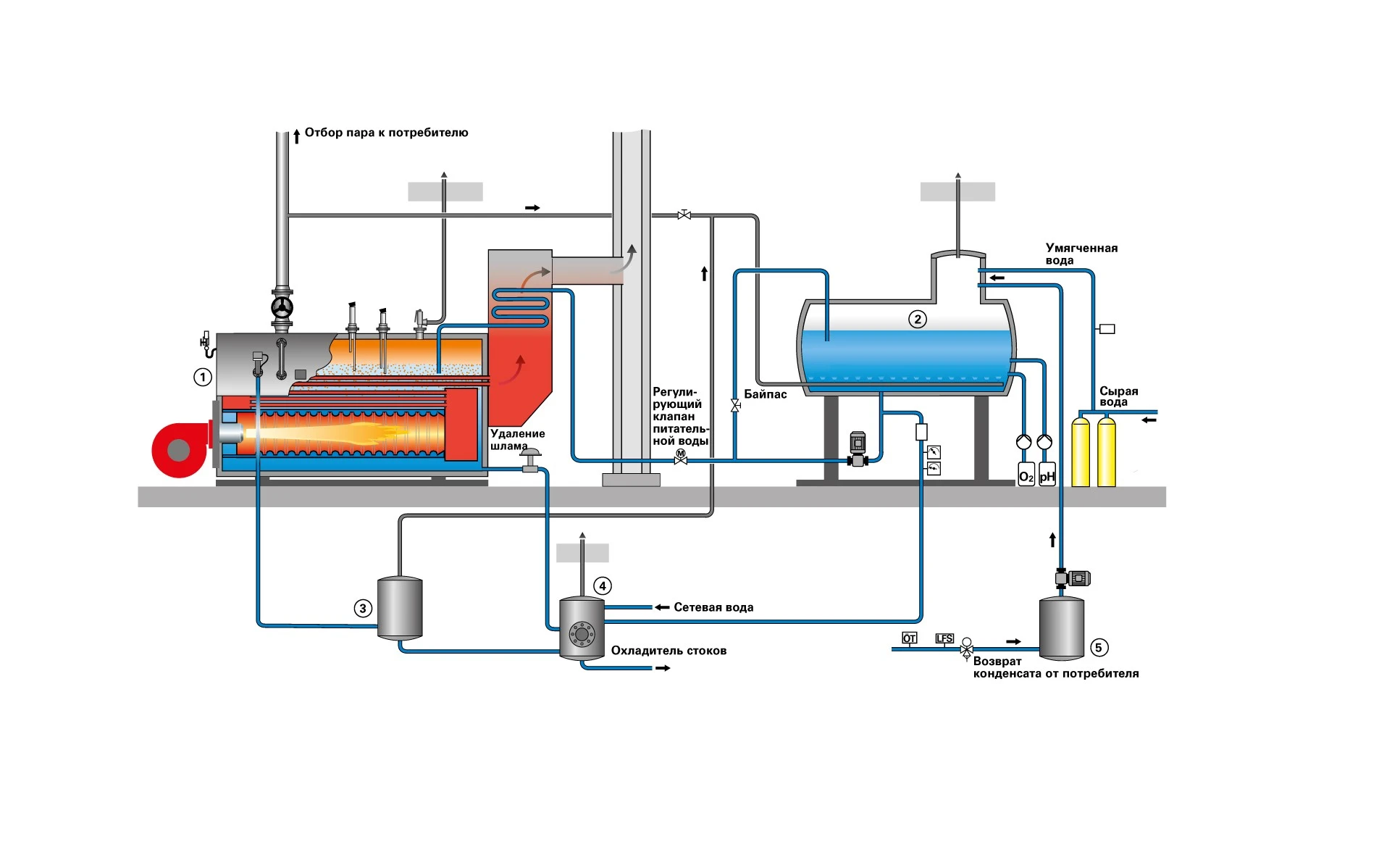

Состав комплекса термической
водоподготовки

1. Паровой котел Vitomax HS

2. Деаэрационная колонка с баком питательной воды
производительность от 1 до 14 т/ч

3. Сепаратор непрерывной продувки
для разделения на воду и пар паро-водяной смеси

4. Охладитель стоков
для сбора всех находящихся под давлением
и горячих сточных вод

5. Станция сбора конденсата
для сбора конденсата и отвода обратно в
котельную установку для повторного использования

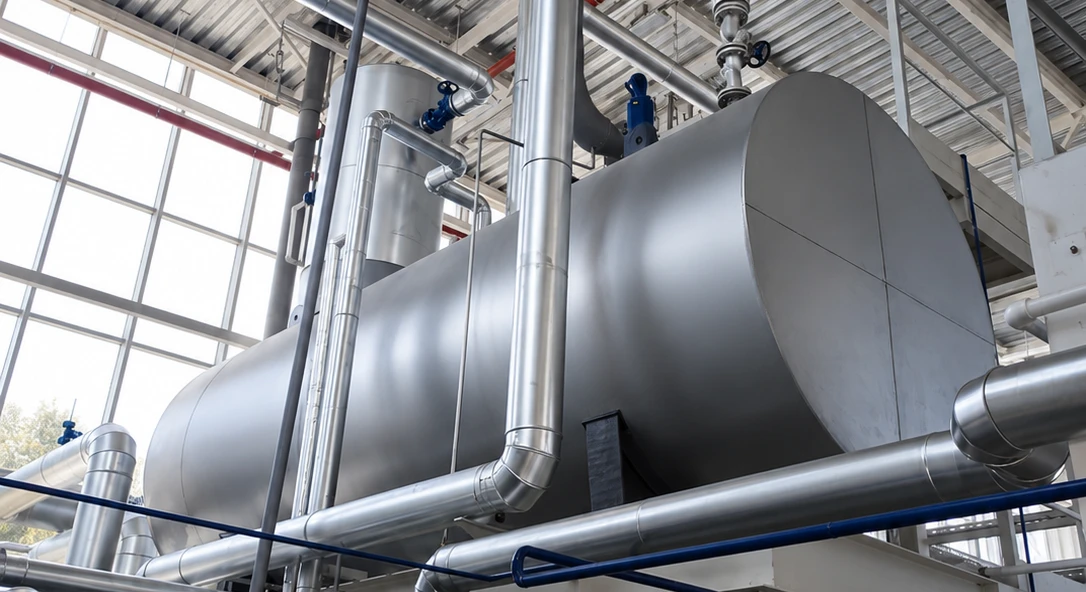

Установка полной термической деаэрации

Установка для полной деаэрации состоит из деаэрационной колонки и бака запаса питательной воды. В деаэраторе за счет нагрева питательной воды до температуры близкой к температуре насыщения происходит глубокая деаэрация, удаление всех растворенных в ней газов.
Параллельно деаэрации паром низкого давления происходит также поддержание температуры воды на уровне ок. 105 ºС, чтобы избежать повторного поглощения газов водой.

Сепаратор непрерывной продувки

Сепаратор непрерывной продувки предназначен для разделения на воду и пар паро-водяной смеси, образующейся из продувочной воды котла при снижении ее давления до ок. 0,5 бар с последующим использованием теплоты воды и пара.
Пар вторичного вскипания используется в деаэраторах в качестве греющей среды.

Охладитель стоков

Охладитель стоков предназначен для сбора всех находящихся под давлением и горячих сточных вод.  В охладителе стоков давление сточных вод понижается до атмосферного. Отвод вторичного пара из охладителя стоков осуществляется непосредственно в атмосферу.
Посредством подводимой через встроенную перфорированную трубку охлаждающей воды (из водопровода) сточные воды охлаждаются до температуры 30 – 55 ºС.

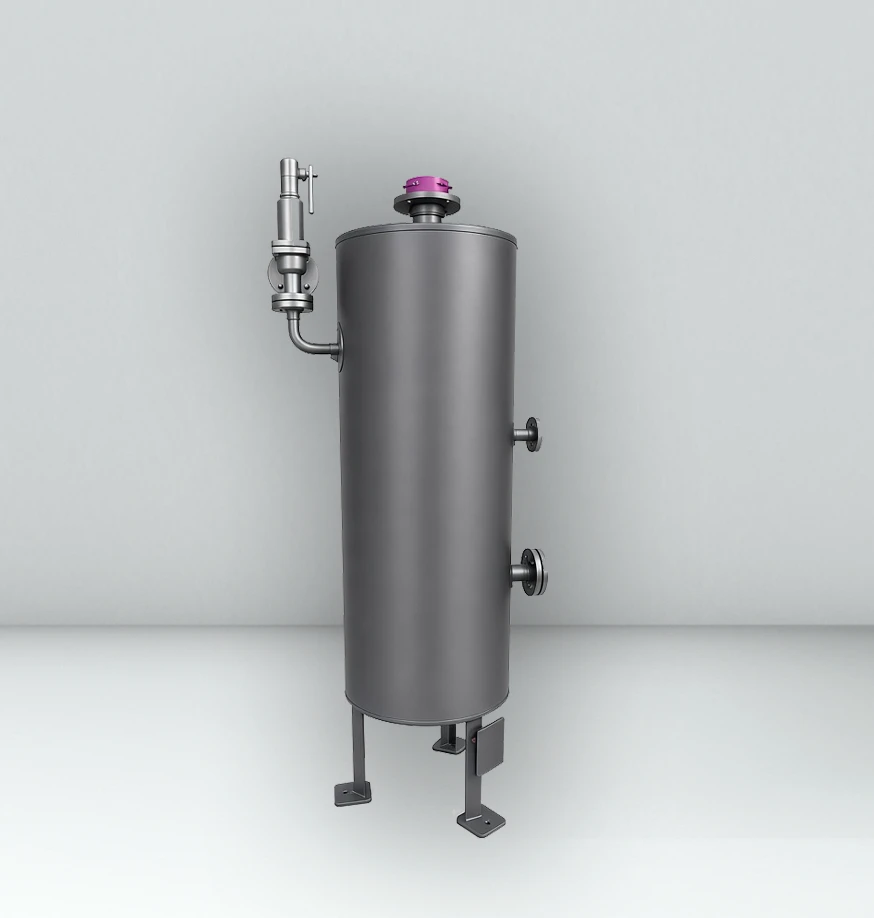

Сепаратор непрерывной продувки Hermes SE

Расширители непрерывной продувки используют вторичный пар для подогрева питательной воды в деаэраторах, что способствует снижению содержания растворенных газов.

Объем: 25, 85 и 140 л
Объем паро-водяной смеси: 5%
Материал: сталь

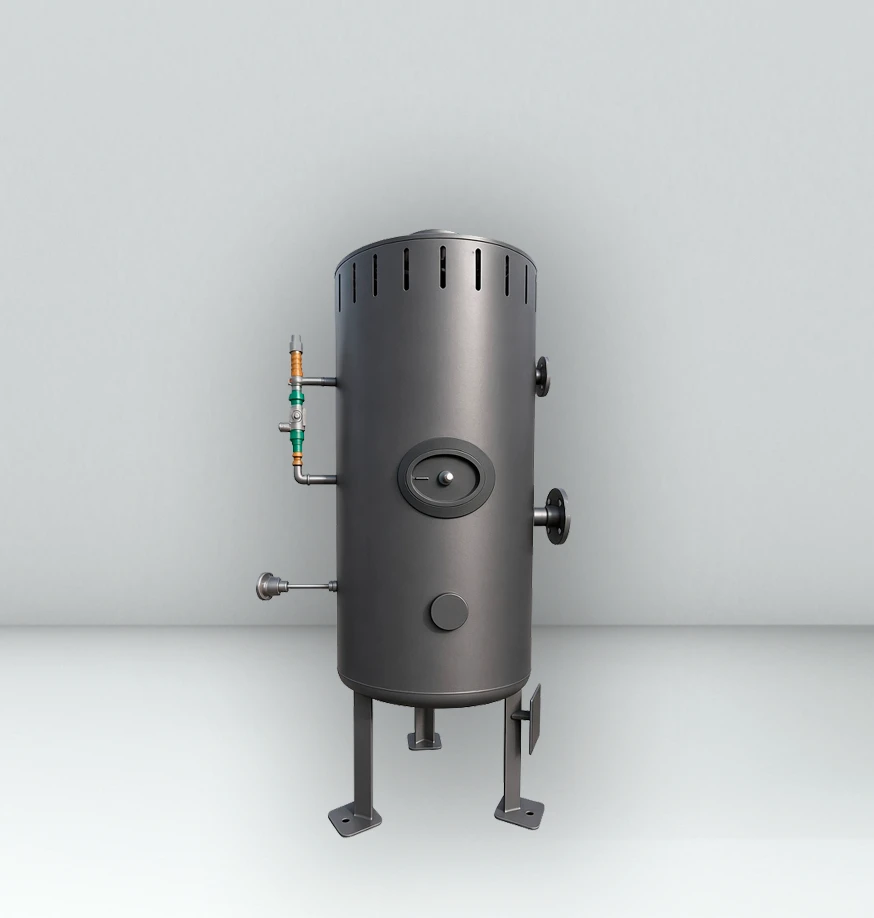

Охладитель стоков Hermes MC

Баки сбора продувок предназначены для сбора шлама, охлаждения через распылительную трубку с водяным затвором, и стабильное его отведение.

Объем: 100, 300 и 600 л
Температура охлаждающей воды: 15 °C
Материал: сталь

Технические характеристики

  • Производительность

    1,0 до 14,0 т/ч

  • Интенсивность обессоливания (продувки котла)

    до 10 %

  • Рабочее давление

    0,2 бар

  • Рабочая температура

    105°C

  • Нагрев свежей воды при номинальной производительности

    от 10 до 50 °C

  • Давление пара / подпиточной воды

    2,5 - 6,0 бар(и)

  • Обратная линия конденсата

    0 - 100 % (0-100°C / мин. 1 бар)

  • Срок службы

    30 лет

Часто задаваемые вопросы

  • При обычном нагреве в теплообменнике (в закрытом контуре), растворенные газы остаются в воде, и после подачи в котел причинят такой же вред, как при прямой подаче. Процесс дегазации в деаэраторе заключается в том, что подготовленная умягчённая вода (после удаления из нее солей и др. примесей) попадает в зону низкого давления (не более 0,2 бар(и)) соединенную с атмосферой, где греющий пар нагревает ее, и выделенные газы удаляются через патрубок выпара в атмосферу. После этого вода готова для подачи в паровой котел.

  • Деаэратор (объем бака + колонка) рассчитан на обеспечение заявленного расхода деаэрированной водой при самых негативных сценариях величины продувки котла по соли, которая составляет 10%. В свою очередь слишком большая величина продувки говорит о плохой работе системы умягчения исходной воды.

  • Комплектность поставки определяется проектом или запросом. В базовом предложении все приборы комплектуются запорно-регулирующей, предохранительной арматурой и автоматикой, необходимой для полноценной и безопасной эксплуатации.

  • В процессе работы ДА именно в колонке происходит дегазация, а именно выделяется большое количество растворенных кислорода и СО2. При большой концентрации (пар + газы) возникает очень агрессивная кислая среда, которая может разрушить внутренние поверхности (активная поверхностная коррозия). Поэтому сама колонка сделана полностью из нержавеющей стали, и обечайка и "тарелки" и все фланцы, что позволяет эксплуатировать деаэратор без замены частей и ремонта в течении всего срока службы.

  • Мы не стоим на месте, и на данный момент ведется работа по проектированию, разработке и производству деаэраторов большей производительности, поэтому в ближайшее время сможем расширить модельный ряд, чтобы покрывать все потребности заказчика. Отправляйте запрос на подбор оборудования на почту kp@hermes-industries.ru, мы уже сейчас готовы предложить Вам все необходимое для реализации проекта.
