Паровая котельная с котлами Vitomax для производства гофрокартона и упаковки
Технические характеристики
Оборудование
паровой котел Vitomax HS х3 со встроенным экономайзером ЭКО 2
Производительность
28 т/ч
Рабочее давление
16 бар
Суммарная производительность
84 т/ч
КПД
до 95,5%
Топливо
Природный газ
Описание проекта

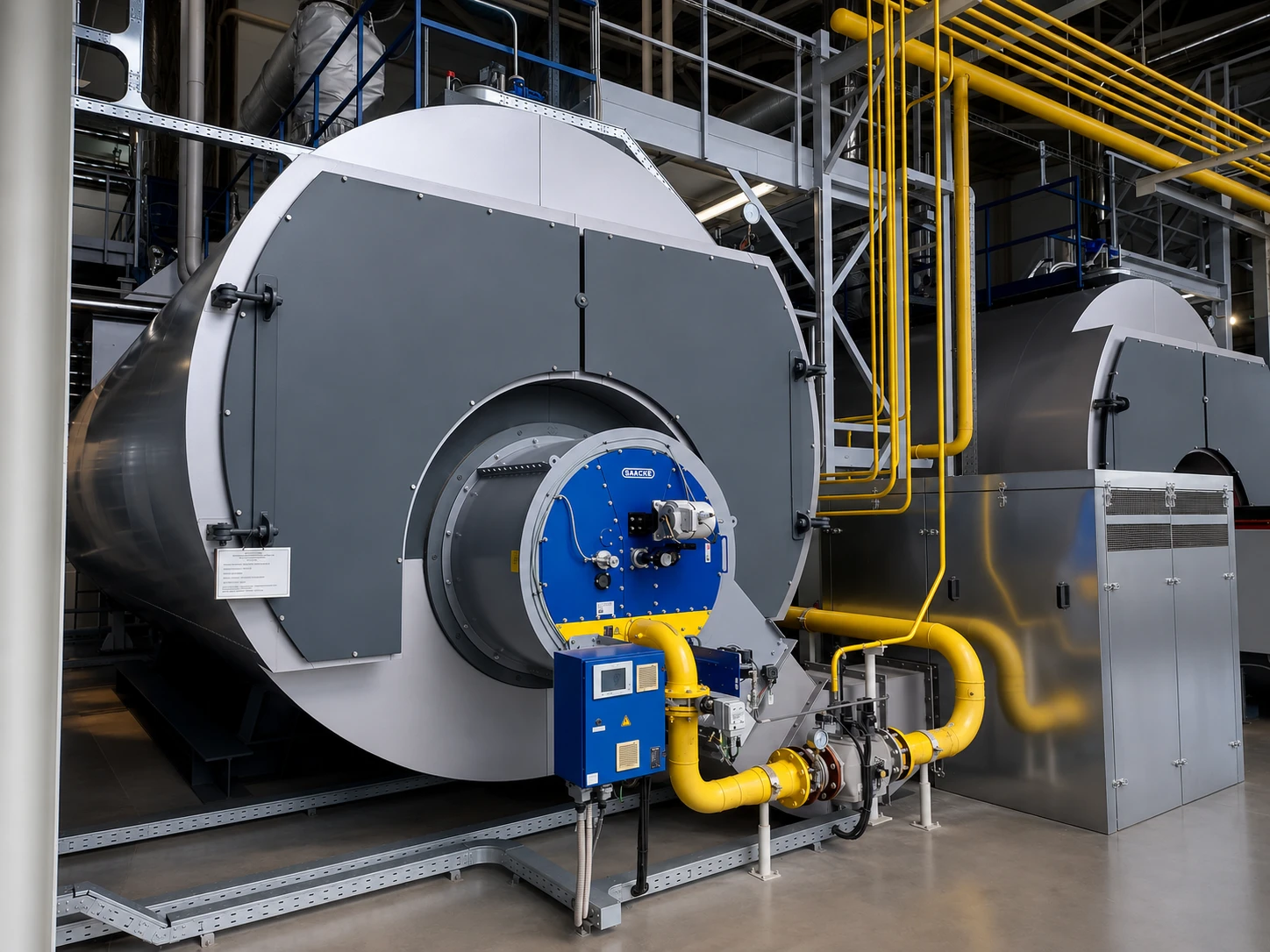

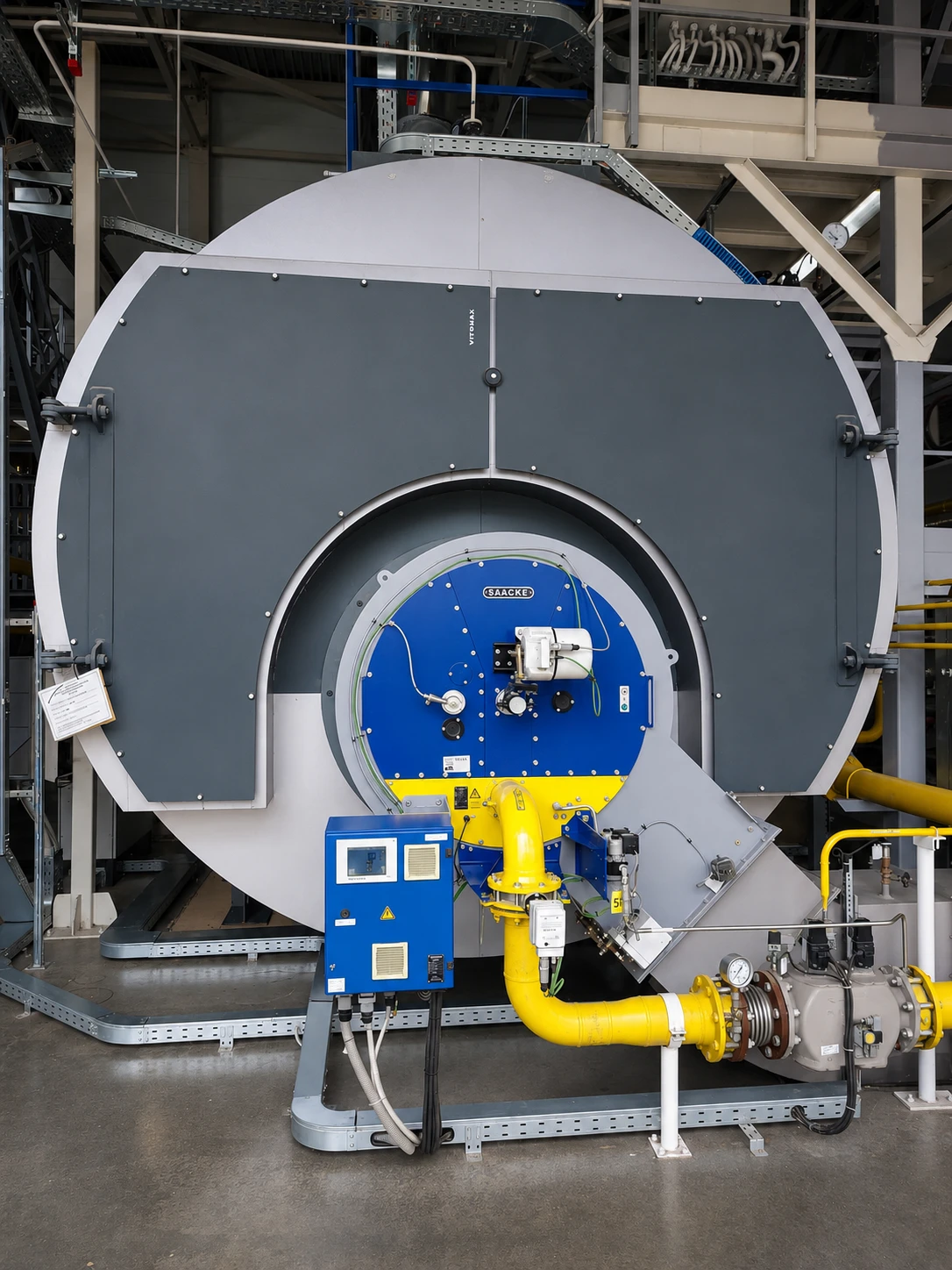

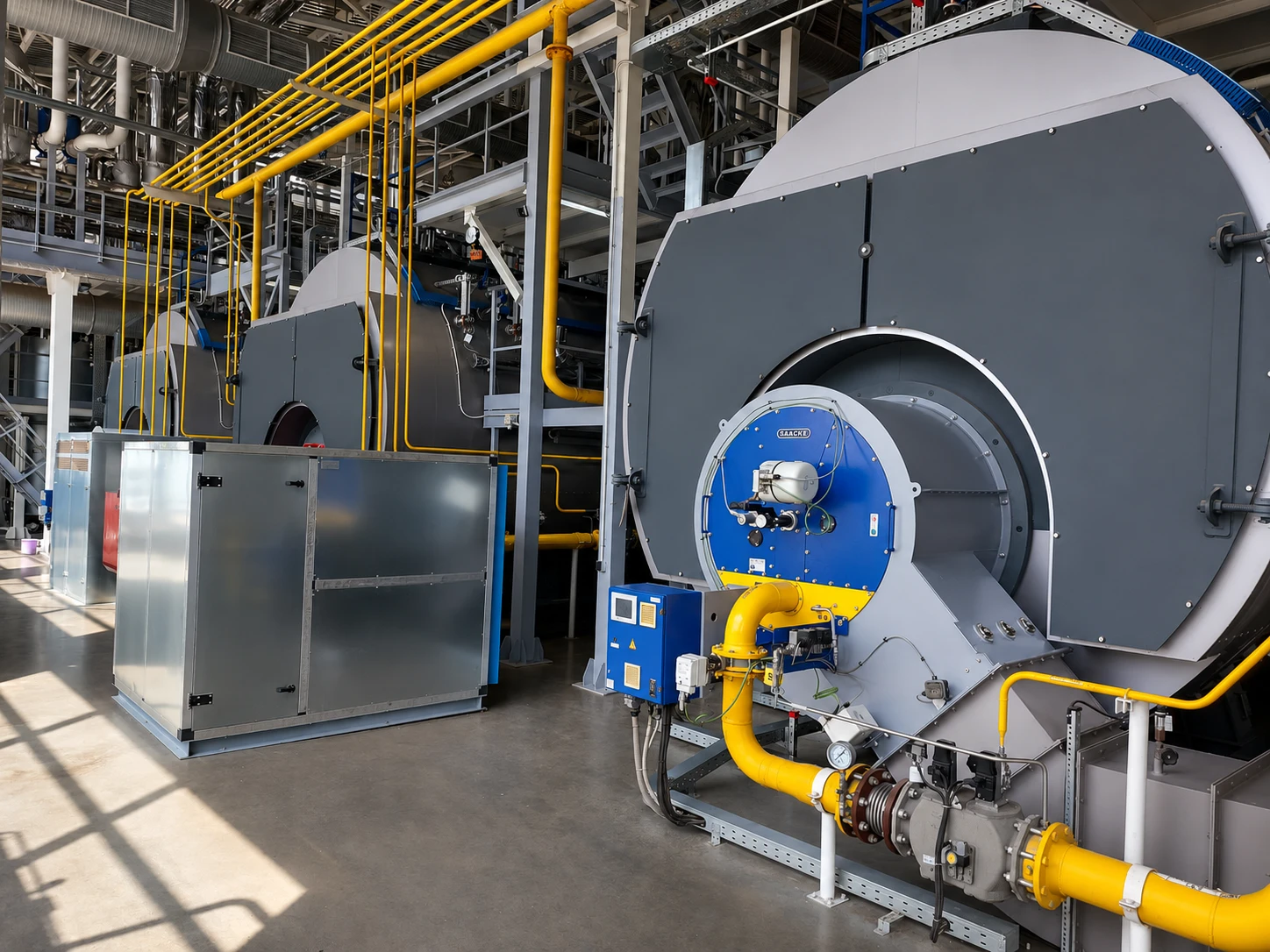

Для одного из крупнейших российских производителей 3- и 5-слойного гофрокартона и упаковки реализована высокопроизводительная паровая котельная на базе трех жаротрубных паровых котлов Vitomax M75C.
Каждый котел имеет паропроизводительность 28 т/ч и максимальное рабочее давление 13 бар. Общая производительность котельной составляет 84 т/ч. Все котлы оснащены интегрированными экономайзерами, которые используют теплоту уходящих дымовых газов для предварительного подогрева питательной воды. Благодаря этому КПД котельного оборудования составляет более 95%.
Для предприятия такого масштаба важно не только обеспечить необходимый объем пара, но и рационально организовать его производство. Три котла позволяют распределять паровую нагрузку между агрегатами в зависимости от текущего потребления. При изменении загрузки производственных линий состав работающего оборудования можно адаптировать к фактической потребности в паре.
Интегрированные экономайзеры повышают эффективность котельной за счет возврата части тепловой энергии дымовых газов в рабочий цикл. Это снижает количество топлива, необходимого для подготовки питательной воды, и позволяет эффективнее использовать природный газ при больших объемах производства пара.
Преимущества решения
- Гибкое распределение нагрузки
Три котла позволяют формировать необходимую паровую нагрузку без привязки всей системы к одному агрегату - Экономайзеры в составе котлов - КПД более 95%
Теплота уходящих дымовых газов используется для подогрева питательной воды, повышая эффективность использования топлива. - Резервирование оборудования
Наличие нескольких агрегатов позволяет сохранить работу паровой котельной при выводе отдельного котла на обслуживание. - Запас производительности для промышленного предприятия
Суммарная производительность 84 т/ч позволяет работать с разной интенсивностью паропотребления без привязки всей системы к одному агрегату. - Промышленное оборудование для длительной эксплуатации
Vitomax M75C предназначен для работы в составе крупных промышленных котельных, где оборудование эксплуатируется с высокой загрузкой и обеспечивает заданные параметры на протяжении длительного периода.
Значение пара для производства гофрокартона
В производстве гофрокартона пар определяет условия работы гофроагрегата. От температуры и давления пара зависит интенсивность прогрева бумаги и рабочих поверхностей, а значит, и то, насколько стабильно проходит формирование гофры и соединение слоев.
Для 3- и 5-слойного картона особенно важна равномерность прогрева по всей технологической линии. Если параметры пара изменяются, меняются и условия теплопередачи: бумага может прогреваться недостаточно или, наоборот, получать избыточное количество тепла. Это отражается на формировании гофры, работе клеевого состава и прочности соединения слоев.
Паровая нагрузка при этом меняется вместе с производственными процессами. Котельная должна компенсировать эти изменения без ухудшения параметров теплоносителя.
Поэтому для крупного производства гофрокартона важна не максимальная выработка пара сама по себе, а возможность точно соотносить его производство с загрузкой технологического оборудования.
В реализованной котельной эту задачу решает конфигурация из трех Vitomax M75C: нагрузка распределяется между агрегатами, а экономайзеры позволяют эффективнее использовать энергию топлива.
